Stellant Sx
Einzelspritzen-Kontrastmittel-Injektionssystem für maximalen Patientendurchsatz
Schnelle Einrichtung
- Spritzen lassen sich unabhängig von der Ausrichtung befestigen.
- Integrierte automatische Funktionen wie „Auto Load“ und „Auto Prime“ für optimierten Workflow
Effizientes Scannen
- Speichert bis zu 32 abrufbare Protokolle
Produkt-Downloads

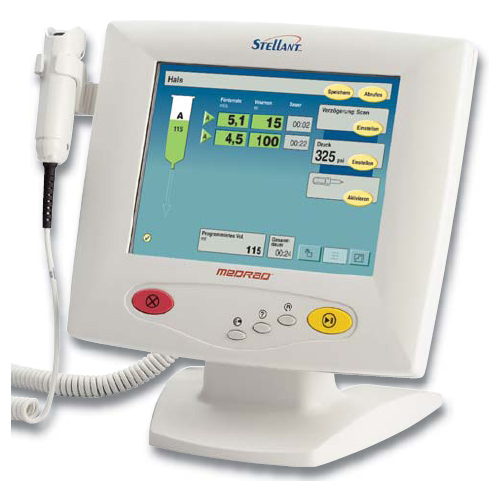

Neue Stellant Benutzeroberfläche mit zahlreichen leistungsstarken Funktionen
Neue Stellant Benutzeroberfläche mit zahlreichen leistungsstarken Funktionen
- Modernster Farbbild-Touchscreen mit intuitiver Benutzerführung und übersichtlicher Anordnung der Systemfunktionen.
- Gut lesbarer, blendfreier Bildschirm.
- Seitenwechsel ohne Scrollen.
- Speichert bis zu 32 abrufbare Protokolle.
Grafische Druckanzeige
- Grafische Anzeige des Spritzendrucks während der Injektion.
- Grafische Druckanzeige in Echtzeit während der CT-Injektion ermöglicht schnelles Erkennen druckbezogener Probleme und Ergreifen entsprechender Maßnahmen.
Flussprofil
- Grafische Echtzeit-Anzeige des gesamten Injektionsprofils. Programmiertes Protokoll und Injektionsstatus auf einen Blick ablesbar.
Stoppuhr-Funktion
- Stoppuhr läuft ab Injektionsbeginn. Besonders hilfreich für das Timing der Scanverzögerung.
Scanverzögerung
- Ermöglicht voreingestellte oder spontane Injektionsverzögerung zur Synchronisation von Injektor und Scanner.
Mehrphasige Injektionskontrolle
- Bis zu sechs Phasen plus Halt-/Pause-Phase für die Ausführung moderner, komplexer Scanprotokolle.
Protokoll sperren
- Die Sperrung des aktuellen Protokolls am Display ermöglicht Fernaktivierung und Injektionsauslösung direkt am Patienten für maximale Sicherheit.
Schnelle und einfache Installation der Spritzen
- Spritzen mit ausrichtungsunabhängigem Schnellverschluss.
- Kolben wird bei entleerter Spitze automatisch nach vorne geschoben.
- Nach Abschluss der Untersuchung ist die Spritze durch einfaches Drehen abnehmbar. Der Kolben fährt automatisch zurück und ist wieder einsatzbereit.
Automatische Füllfunktion
- Nach Anschließen des Zuleitungsschlauchs lädt das System die Spritze automatisch mit dem gemäß Protokoll erforderlichen Kontrastmittelvolumen.
Ansaugschlauch
- Ein Miniausgleichsbehälter fängt bei der Entlüftung des Patientenschlauchs überlaufendes Kontrastmittel oder Kochsalzlösung auf.
Stellant Sx von MEDRAD: Heute und in Zukunft das System der Wahl für den Einsatz im CT-Umfeld
Taste Prime (Entlüftung)
- Drückt ein voreingestelltes Kontrastmittelvolumen in den Patientenschlauch, um diesen zu entlüften.
Fernkontrolle Entlüftung
- Ermöglicht dem Anwender die Überprüfung der Infusionszuleitung am Injektorkopf, um sicherzustellen, dass keine Luftblasen enthalten sind und um das Risiko einer Injektion von Luftblasen zu reduzieren.
Fernaktivierung
- Aktivierung des Injektionssystems direkt am Injektorkopf.um das Risiko einer Injektion von Luftblasen zu reduzieren.
Spezifikationen des Stellant D
Spezifikationen Injektor
| Flussrate | 0,1 bis 10 ml/s (in Schritten von 0,1 ml). |
| Injektionsvolumen | 1 ml bis max. Spritzenkapazität (in Schritten von 1 ml) |
| Programmierbare Druckgrenze (psi/ kPa) | Spritze 200 ml: 325 psi, 2.241 kPa |
| Scanverzögerung | 0 bis 300 Sekunden (5 Minuten), in Schritten von 1 Sekunde |
| Pause | 1 bis 900 Sekunden (15 Minuten), in Schritten von 1 Sekunde |
| Halt | Maximale HALTEZEIT: 20 Minuten |
| Spritze | Einwegspritze, steril , 200 ml |
| Maximale Anzahl Phasen | 6 |
| Maximale Anzahl Protokolle | 32 |
Sonstige Spezifikationen
| Netzanschluss (VAC/Hz) | 100 bis 240 VAC, 50/60 Hz |
| Spritzenheizung | 35 °C +/- 5°C |

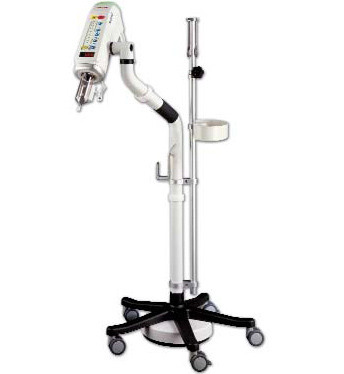

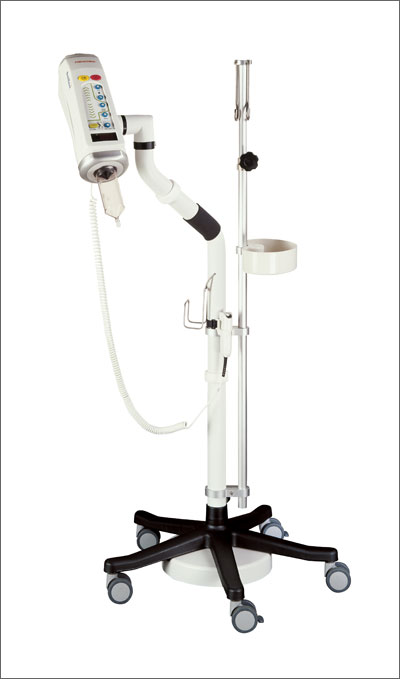

| Montageoptionen | Deckensystem mit Gegengewicht (OCS) oder Stativsystem (Bodenmontage) |
Mechanische Spezifikationen
| Höhe | Breite | Tiefe | Gewicht | |
| Einzel-Injektorkopf | 15,5 cm | 21,8 cm | 36,8 cm | 5,4 kg(ohne Spritze) |
| Bildschirm-Bedieneinheit mit Halterung | 34,3 cm | 31,9 cm | 22,5 cm | 3,7 kg |
| Basiseinheit | 29,2 cm | 27,9 cm | 22,2 cm | 6,2 kg |
